管端超声自动化探伤检测线

管端超声自动化探伤检测线介绍

山科飞泰生产的这款管端超声自动化探伤检测线，能满足钢管直径为Ф139.7～Ф340mm规格的无缝钢管管端超声波探伤的生产检验要求，能够同时实现纵伤、横伤、分层、测厚、斜伤(左旋11°、右旋11°、左旋5°、右旋5°)检测功能。总体设计依据及方案符合API 5CT、API 5L、GB/T 5777-2019 和YB/T4082-2020等相关标准，设备结构合理，性能安全可靠，操作方便。

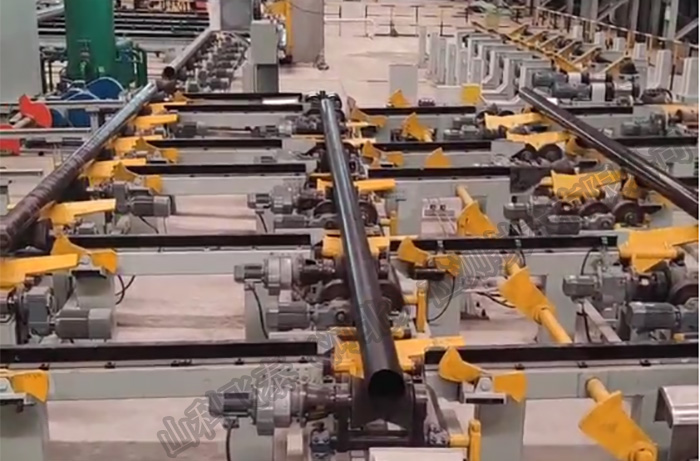

管端自动探伤检测线工作流程为：钢管从上料台架翻至探伤区域进行右端对齐，钢管原地旋转运动，探伤小车在管端下方直线行走形成螺旋扫查，实现全覆盖扫查，对钢管端部的内外横向、内外纵向、内外斜伤、分层的缺陷检测和壁厚测量进行检测。检测完成后，传送至另一个探伤区域，进行左端对齐，再对左端进行超声波管端探伤，依据检测结果将钢管自动分选，并以报表形式输出检测结果。每端检测站配有3台4通道SKUTSX-4板卡组成的检测仪器，设备采用分布式体系结构，?？榛杓票阌谏璞负笃谖けＱ?。

管端超声探伤检测线的主要构造

（1）12通道超声探伤仪器两套

（2）探头支架及轨道

（3）探头及探头跟踪装置两套

（4）电控系统

（5）人机界面

（6）气路系统

（7）水循环系统两套

（8）钢管旋转辊道及对齐辊道

（9）监控系统

（10）集中操作集中控制

钢管规格范围

（1）钢种材质：碳钢、不锈钢、合金钢

（2）产品标准：API SPEC5CT、 API SPEC5L、ASME  A106、 GB5310、GB6479 、GB/T9948、GB/T8162、SA-53

（3）品种：管线管、高压锅炉管、光套管、高压化肥管、石油裂化管、接箍料、合金结构、机械管、射孔枪管等。

（4）外径：Ф139.7～Ф340 mm

（5）壁厚：5～25mm

（6）长度：6～15m

管端探伤线工艺参数

（1）检查缺陷的种类：纵向内外伤、横向内外伤、分层、测厚、斜向伤（探伤）；

（2）检测节拍：Ф340直径的钢管检测管端350mm时间≤50秒/支；

（3）抗干扰能力：保证不出现影响正常工作的干扰信号；

（4）频率：超声0.5 MHz --15MHz；

（5）误报率：0（针对样管）

（6）漏检率：0（针对样管）

（7）信噪比：≥8db

（8）稳定性： ± 2db ；

（9）检测覆盖率：110%；

（10）检测灵敏度： GB/T 5777-2019标准中的U2等级；

（11）测厚精度：≤±0.05mm；

（12）电气控制要求：探伤机电气及仪表控制自动化；

（13）探伤机操作方式：自动、电动、手动；

管端超声自动化探伤检测线购买流程

这种大型探伤检测线都属于非标定制产品，想要购买的客户，可以在官网联系我们，也可以打电话联系我们。告知我们探伤的钢管种类、钢管尺寸、探伤的速度、自动化需求需求，我们会根据客户需求出一份探伤解决方案和报价，双方协商满意后签订合同。
